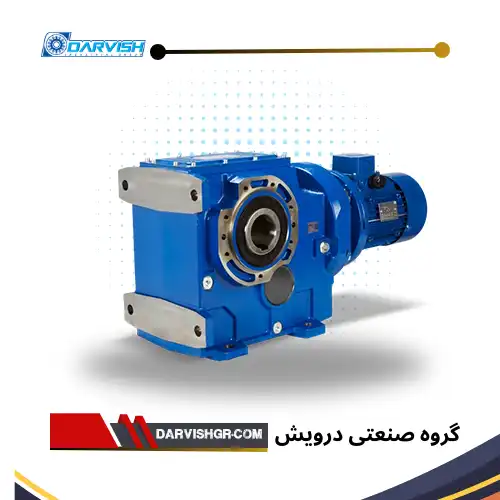

گیربکس کرانویل پینیون

🔹 مشخصات فنی گیربکس کرانویل پینیون

✅ نوع چرخ‌دنده: مخروطی مارپیچ (Bevel Helical) که دارای دندانه‌های زاویه‌دار است.
✅ راندمان بالا: تا ۹۶ درصد به دلیل طراحی دقیق چرخ‌دنده‌ها.
✅ چینش شافت‌ها: زاویه بین شافت ورودی و خروجی معمولاً ۹۰ درجه است (قابل تغییر).
✅ نسبت تبدیل: از 1:1 تا 1:100 بسته به تعداد مراحل گیربکس.
✅ گشتاور خروجی: قابل‌تأمین تا چند صد هزار نیوتن‌متر بسته به مدل.
✅ جنس بدنه: چدن نشکن یا فولاد آلیاژی برای مقاومت در برابر ضربه و فشار بالا.
✅ نوع نصب: قابلیت نصب به‌صورت افقی و عمودی.
✅ سیستم روغن‌کاری: استفاده از حمام روغن برای کاهش اصطکاک و افزایش طول عمر.
✅ سیستم خنک‌کننده: در مدل‌های سنگین دارای فن خنک‌کننده یا سیستم خنک‌کاری با روغن.

✅ مزایای گیربکس کرانویل پینیون

🌟 تغییر جهت نیرو تا ۹۰ درجه یا بیشتر (در سیستم‌هایی که نیاز به تغییر مسیر انتقال نیرو دارند).
🌟 راندمان بالا (۹۶٪) به دلیل تماس تدریجی چرخ‌دنده‌های مخروطی.
🌟 تحمل بارهای سنگین و شوک‌های ناگهانی به دلیل طراحی محکم.
🌟 طول عمر بالا و استهلاک کم در صورت روغن‌کاری مناسب.
🌟 امکان ترکیب با گیربکس‌های دیگر (مانند هلیکال یا خورشیدی) برای بهبود عملکرد.
🌟 نصب آسان در فضاهای مختلف به دلیل طراحی زاویه‌ای و انعطاف‌پذیری بالا.

❌ معایب گیربکس کرانویل پینیون

🔻 قیمت بالا به دلیل طراحی پیچیده و دقت بالای چرخ‌دنده‌های مخروطی.
🔻 نیاز به روغن‌کاری مداوم برای کاهش اصطکاک و جلوگیری از سایش زودرس.
🔻 حساسیت به تنظیمات نادرست: تنظیم فاصله بین چرخ‌دنده‌ها بسیار مهم است.
🔻 عدم خودقفل‌شوندگی: برخلاف گیربکس حلزونی، امکان برگشت‌پذیری نیرو وجود دارد.

🔹 کاربردهای گیربکس کرانویل پینیون

1️⃣ صنایع فولاد و نورد

✔ استفاده در خطوط نورد فولاد، کوره‌های ذوب و دستگاه‌های برش فلزات.
✔ به کارگیری در جرثقیل‌های صنعتی و ماشین‌آلات سنگین.

2️⃣ صنایع سیمان و معدن

✔ مورد استفاده در نوار نقاله‌های معادن و دستگاه‌های سنگ‌شکن.
✔ کاربرد در دستگاه‌های میکسر و آسیاب سیمان.

3️⃣ صنایع خودروسازی و ماشین‌سازی

✔ استفاده در تجهیزات تست خودرو، خط مونتاژ و ماشین‌آلات پرس.
✔ مورد استفاده در گیربکس خودروها برای تغییر جهت انتقال نیرو.

4️⃣ نیروگاه‌ها و صنایع پتروشیمی

✔ به کارگیری در ژنراتورها، کمپرسورها و توربین‌های گازی و بخاری.
✔ استفاده در پمپ‌های پالایشگاهی و سیستم‌های انتقال مواد شیمیایی.

5️⃣ صنایع دریایی و کشتی‌سازی

✔ کاربرد در سیستم‌های هدایت و کنترل پروانه کشتی‌ها.
✔ استفاده در توربین‌های دریایی و سیستم‌های رانش شناورها.

6️⃣ صنایع غذایی و بسته‌بندی

✔ به کارگیری در دستگاه‌های تولید و بسته‌بندی مواد غذایی.
✔ استفاده در همزن‌های صنعتی و خطوط تولید لبنیات و نان.

🔹 انواع گیربکس کرانویل پینیون

🔸 1. گیربکس کرانویل پینیون تک‌مرحله‌ای
✔ دارای یک جفت چرخ‌دنده مخروطی مارپیچ.
✔ مناسب برای نسبت‌های تبدیل پایین (1:1 تا 1:5).
✔ کاربرد در سیستم‌های تغییر جهت نیرو با سرعت بالا.

🔸 2. گیربکس کرانویل پینیون چندمرحله‌ای
✔ دارای دو یا چند جفت چرخ‌دنده مخروطی.
✔ مناسب برای نسبت‌های تبدیل بالا (تا 1:100).
✔ پرکاربرد در سیستم‌های نقاله، جرثقیل و بالابرهای سنگین.

🔸 3. گیربکس کرانویل پینیون ترکیبی
✔ ترکیب با گیربکس‌های هلیکال، خورشیدی یا حلزونی.
✔ افزایش راندمان و کاهش فشار روی دنده‌ها.
✔ مناسب برای خطوط تولید و صنایع سنگین.

🔸 4. گیربکس کرانویل با ورودی ۹۰ درجه
✔ ورودی و خروجی با زاویه ۹۰ درجه برای فضاهای محدود.
✔ استفاده در پمپ‌ها، کمپرسورها و سیستم‌های دریایی.
